RIP

accéder au mode de configuration du protocol RIPv1

Router(config)# router rip

Désactiver et éliminer le protocole RIP

Router(config)# no router rip

Annonce des réseaux en RIPv1

Router(config)# router rip
Router(config-router)# network <Network-Address>

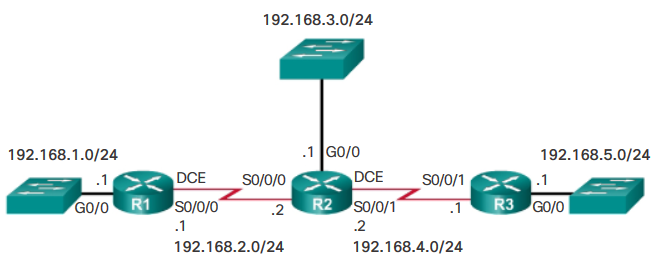

Exemple 1 : RIPv1


R1

R1(config)# router rip
R1(config-router)# network 192.168.1.0
R1(config-router)# network 192.168.2.0

R2

R2(config)# router rip
R2(config-router)# network 192.168.2.0
R2(config-router)# network 192.168.3.0
R2(config-router)# network 192.168.4.0

Vérifier le routage RIP

La commande R1# show ip protocols affiche les paramètres de protocole de routage IPv4 actuellement configurés sur le routeur.

Activer et vérifier RIPv2

Par défaut, lorsqu'un processus RIP est configuré sur un routeur Cisco, il exécute le protocole RIPv1. Cependant, bien que le routeur n’envoie que des messages RIPv1, il peut tout aussi bien interpréter les messages RIPv1 et les messages RIPv2. Un routeur RIPv1 ignore les champs RIPv2 dans l'entrée de route.

R2(config)# router rip
R2(config-router)# version 2

Le processus RIP inclut désormais le masque de sous-réseau dans toutes les mises à jour et convertit ainsi RIPv2 en un protocole de routage sans classe.

Désactiver le résumé automatique

Le protocole RIPv2 récapitule automatiquement les réseaux au niveau des périphéries du réseau principal par défaut, tout comme le protocole RIPv1.

R2(config)# router rip
R2(config-router)# version 2
R2(config-router)# no auto-summary

Configuration des interfaces passive

Par défaut, les mises à jour RIP sont transférées via toutes les interfaces compatibles RIP. Cependant, les mises à jour RIP doivent réellement être envoyées aux interfaces connectées aux autres routeurs compatibles RIP.

R2(config)# router rip
R2(config-router)# passive-interface g0/0

Interface passive sur toutes les interfaces du Router sauf sur l'interface s0/0/1

R3(config)# router rip
R3(config-router)# passive-interface default
R3(config-router)# no passive-interface s0/0/1

Propagation d'une route par défaut

R3(config)# router rip
R3(config-router)# default-information originate
