Internet Protocol Security (IPsec)

  • S'assurer que les ACL configure sur les interfaces ne bloque pas le tunnel IP
  • ESP is assigned IP protocol number 50
  • AH is assigned IP protocol number 51
  • ISAKMP uses UDP port 500
  • Creation d'une politique ISAKMP (IKE)
  • Configuration du protocol VPN IPsec
  • AH: Authentication Header (Authentification + Integrite)
  • ESP: Encapsulating Security Payload (Authentification + Integrite + Chiffrement)
  • Creation des ACLs pour definir les reseaux qui peuvent communiquer
  • Configuration de la crytop map
  • Application de la crypto map sur une interface

Etape 1. Autorisation du trafic IPsec

R1(config)# ip access-list extended INBOUND
R1(config-ext-nacl)# permit ahp host 172.30.2.2 host 172.30.1.2
R1(config-ext-nacl)# permit esp host 172.30.2.2 host 172.30.1.2
R1(config-ext-nacl)# permit udp host 172.30.2.2 host 172.30.1.2 eq isakmp
R1(config-ext-nacl)# deny any any
R1(config-ext-nacl)# exit
R1(config-if)# interface Serial0/0/0
R1(config-if)# no shutdown
R1(config-if)# ip access-group INBOUND in

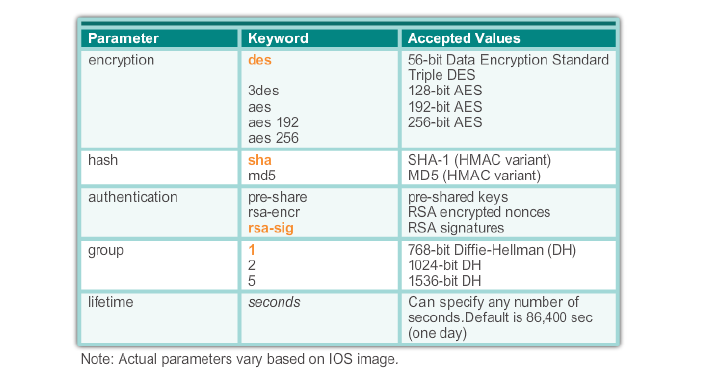

Etape 2. Creation d'une politique ISAKMP (IKE phase 1) Le numero de la policy (ici 100) est local. donc elles peuvent etre different entre R1 et R2.

R1(config)# crypto isakmp policy 100
R1(config-isakmp)# authentication pre-share
R1(config-isakmp)# encryption 3des
R1(config-isakmp)# group 2
R1(config-isakmp)# hash sha
R1(config-isakmp)# lifetime 86400

Etape 3. Création de la Pre-Shared Key

R1(config)# crypto isakmp key <KEY> address <PEER>
R1(config)# crypto isakmp key cisco123 address 172.30.2.2

Etape 4. Création d'in politique IPsec (IKE phase 2) définition des algorithmes de chiffrement et de hachage VPN IPsec (Transform Sets)

R1(config)# crypto ipsec transform-set USE-ESP esp-aes esp-sha-hmac

Etape 5. Définir les réseaux qui sont autorisés à communiquer entre eux.

R1(config)# access-list 110 permit tcp 10.0.1.0 0.0.0.255 10.0.2.0 0.0.0.255

Etape 5. Configuration d'un Crypto Map pour la politique IPsec

R1(config)# crypto map MYMAP 10 ipsec-isakmp
R1(config-crypto-map)# match address 110
R1(config-crypto-map)# set peer 172.30.2.2 default
R1(config-crypto-map)# set peer 172.30.2.3 !-- Backup
R1(config-crypto-map)# set pfs group1
R1(config-crypto-map)# set transform-set USE-ESP
R1(config-crypto-map)# set security-association lifetime seconds 86400

Etape 6. Application de la crypto map sur l'interface.

R1(config)# interface s0/0/0
R1(config-if)# crypto map MYMAP

Verification de la configuration

Show Command Description
show crypto map Displays configured crypto maps
show crypto isakmp policy Displays configured IKE policies
show crypto ipsec sa Displays established IPsec tunnels
show crypto transform-set Display configured IPsec tranform sets
debug crypto isakmp Debug IKE events
debug crypto ipsec Debug IPsec events
show crypto session Voir les status des sessions IPsec
