ACL Introduction

Une ACL est une liste séquentielle de déclarations d'autorisation ou de refus.

Il existe plusieurs type d'ACL : * Les ACL standard * Les ACL étendues * Les ACL nommées

Les ACL standard peuvent définir des filters basés sur les informations de la couches 3. Adresse IP source seulement.

Les ACL étendues peuvent définir des filters basés sur les informations des couches 3 et 4.

Les ACL nommées doivent être spécifiées comme étant soit standard, soit étendues. Au lieu d'utiliser un numéro, un nom peut être utilisé.

ACL Standard

access-list {1 to 99, 1300 to 1999} {permit | deny | remark} source-addr [source-wildcard][log]

ACL Etendues

access-list {100 to 199, 2000 to 2699} {permit | deny | remark} protocol source-addr [source-wildcard] dest-addr [dest-wildcard][operator port][established]

ACL Nommées

R1(config)# ip access-list [standard | extended] name_of_ACL

Standard ACL Syntax

R1(config-std-nacl)# {permit | deny | remark} {source [source-wildcard] | any}

Extended ACL Syntax

R1(config-ext-nacl)# {permit | deny | remark} protocol source-addr [source-wildcard] dest-address [dest-wildcard] [operator port]
Paramètre Description
deny Refuse l'accès si les conditions sont remplies.
permit Permet l'accès si les conditions sont remplies.
remark Commentaire
protocol Nom ou numéro d'un protocole Internet. icmp, ip, tcp ou udp. ip = ICMP, TCP, UDP.
source-addr Numéro du réseau ou de l'hôte à partir duquel le paquet est envoyé.
source-wildcar Masque au format wildcard
destination-addr Numéro du réseau ou de l'hôte vers lequel le paquet est envoyé.
destination-wildcar Masque au format wildcard
operator Comparaison des ports. lt (<), gt (>), eq (=), neq (!=), range (range inclus).
port (Facultatif) Le nombre décimal ou le nom d'un port TCP ou UDP.
established (Facultatif) Pour le protocole TCP uniquement : indique une connexion établie.
log

Appliqué des ACLS

Les ACLs peuvent être appliqué à différent endroit dans la configuration. Le plus courant est d'appliquer des ACLs sur les interfaces ou sur les lines VTY.

Interface

R1(config-if)# ip access-group {alc-# | name} {in | out}

VTY

R1(config-lines)# access-class {alc-# | name} {in | out}

Exemples

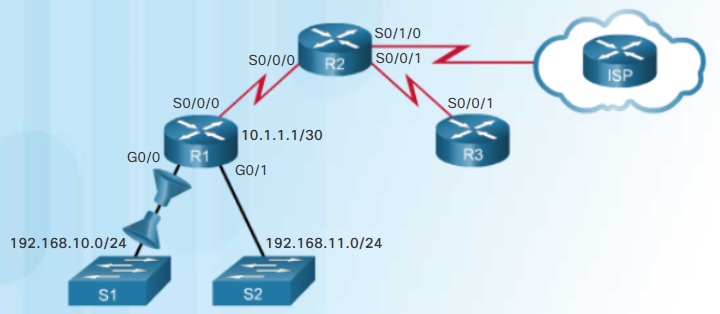

ACL-01

R1(config)# ip access-list extended SURFING
R1(config-ext-nacl)# permit tcp 192.168.10.0 0.0.0.255 any eq 80
R1(config-ext-nacl)# permit tcp 192.168.10.0 0.0.0.255 any eq 443
R1(config-ext-nacl)# exit
R1(config)# ip access-list extended BROWSING
R1(config-ext-nacl)# permit tcp any 192.168.10.0 0.0.0.255 established
R1(config-ext-nacl)# exit
R1(config)# interface g0/0
R1(config-if)# ip access-group SURFING in
R1(config-if)# ip access-group BROWSING out

Vérification

R1# show access-lists

Astuce

  • La dernière déclaration doit-être si possible un deny any ou deny any any.
  • L'ordre des déclarations est important car les ACLs sont traitées de haut en bas.
  • Les déclarations les plus spécifiques doivent se trouver en haut de la liste.
  • Une seule ACL est autorisée par interface, par protocole, par direction (in, out).
  • Les nouvelles déclarations pour un ACL existante sont ajoutées par défaut à la fin de la liste de ACL.
  • Les paquets générés par les routeurs ne sont pas filtrés par les ACL sortantes.
  • Les ACL standard être placé au plus près de la destination.
  • Les ACL étendues doivent être placé au plus près de la source.
